En San Pedro Garza García, un municipio que se despliega sobre las primeras estribaciones de la Sierra Madre Oriental, los depósitos de suelo presentan una complejidad que pocos materiales aluviales de valle exhiben. No es extraño encontrar intercalaciones de limos de alta plasticidad con lentes de arena mal gradada, un escenario donde la aplicación del ensayo CPT resulta reveladora para mapear la continuidad de los estratos blandos antes de proponer una mejora masiva. El diseño de columnas de grava surge entonces como una solución de ingeniería que permite homogeneizar la respuesta del terreno bajo las exigentes cargas de los desarrollos verticales que caracterizan a la zona de Valle Oriente y sus alrededores. A diferencia de una sustitución total del suelo, técnica inviable en laderas urbanizadas, las columnas de grava densifican y drenan el subsuelo, incrementando la capacidad portante sin necesidad de excavaciones que comprometan las propiedades vecinas, un factor crítico en una de las ciudades con mayor densidad de valor inmobiliario de México.
La vibrosustitución en suelos limosos de San Pedro Garza García permite reducir asentamientos diferenciales a menos de la mitad respecto a una cimentación directa no mejorada.
Consideraciones locales

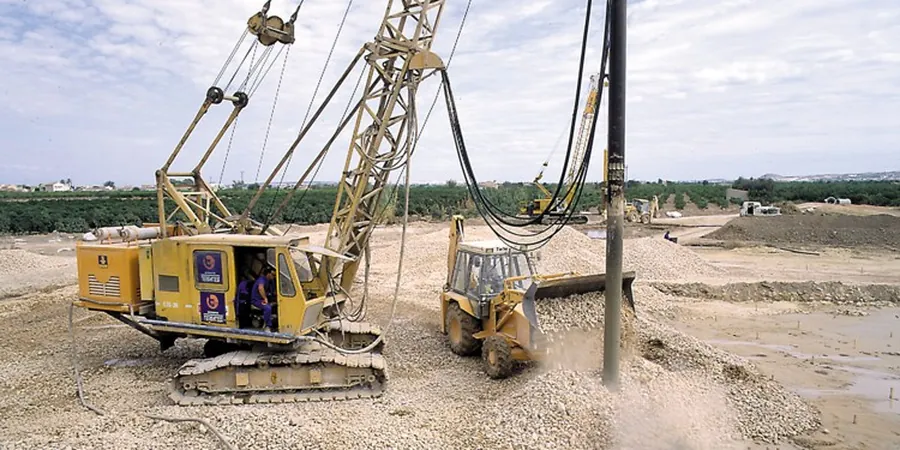

El equipo de vibrolanza utilizado en San Pedro Garza García opera con motores eléctricos de alta frecuencia que minimizan la transmisión de vibraciones a las estructuras aledañas, un requisito indispensable en calles como la Avenida Humberto Lobo donde las edificaciones colindantes suelen tener menos de tres metros de separación. El principal riesgo en el diseño de columnas de grava en este municipio no reside en la ejecución, sino en una caracterización geotécnica insuficiente que omita la presencia de cavidades kársticas menores, comunes en las calizas de la región. Una columna que penetra en una oquedad sin detectar pierde confinamiento lateral y su capacidad de carga se desploma, generando asentamientos bruscos diferidos. Por ello, nuestro protocolo incluye verificación post-instalación con ensayos de placa de carga sobre columnas aisladas y un control de la densidad del agregado mediante pruebas de penetración dinámica, garantizando que el factor de mejora proyectado en el modelo de Priebe se materialice en obra con desviaciones inferiores al 5 %.
Normativa aplicable
ASTM D5878-19 (Clasificación de macizos rocosos, guía de diseño aplicable al basamento), Eurocódigo 7 EN 1997-1:2004 (Diseño geotécnico, método de Priebe para columnas), ASTM D1586-18 (Ensayo de Penetración Estándar, referencia para caracterización pre-mejora), CFE Cimentaciones 2017 (Manual de Diseño de Cimentaciones, México)
Preguntas frecuentes
¿En qué tipo de suelos de San Pedro Garza García se recomienda el uso de columnas de grava?
Las columnas de grava son especialmente efectivas en los suelos limosos y arcillosos blandos que se encuentran en las zonas de transición entre el pie de monte de la Sierra Madre y el valle, donde la capacidad portante natural ronda entre 40 y 80 kPa. También se aplican en rellenos no controlados y arenas limosas sueltas saturadas para mitigar el potencial de licuefacción.
¿Cuánto cuesta un proyecto de diseño de columnas de grava en San Pedro Garza García?
El costo del diseño de ingeniería para un sistema de columnas de grava en San Pedro Garza García se sitúa en un rango de MX$11,780 a MX$40,640, dependiendo de la extensión del lote, la complejidad estratigráfica y la necesidad de estudios geofísicos complementarios para definir la profundidad del basamento rocoso.
¿Qué ventajas tiene la vibrosustitución frente a otras técnicas de mejora de suelo en esta zona?
La vibrosustitución ofrece una doble función: densifica el suelo circundante y crea drenes verticales de alta permeabilidad que aceleran la disipación de presiones de poro. En San Pedro, donde las lluvias torrenciales pueden saturar los limos superficiales, esta capacidad drenante es crucial para mantener la estabilidad a largo plazo. Además, no requiere excavación ni retiro de material, lo que reduce el impacto en calles estrechas y colonias con acceso restringido.
¿Es posible instalar columnas de grava cerca de edificios existentes en San Pedro?
Sí, se emplea el método de vibrosustitución en seco con alimentación por el fondo del vibrador, lo que minimiza las vibraciones laterales. Se realiza un monitoreo de vibraciones con sismógrafos para asegurar que los niveles se mantengan por debajo de los límites establecidos por la normativa de protección de estructuras vecinas, habitualmente 5 mm/s para edificios históricos.
¿Qué parámetros del suelo se necesitan para dimensionar las columnas de grava?
Se requiere la resistencia al corte no drenado (Su) del suelo blando, el módulo de deformación (E), el coeficiente de consolidación (Cv) y el ángulo de fricción interno del material de aporte. Estos parámetros se obtienen de una campaña que incluye ensayos SPT, CPT y triaxiales no consolidados no drenados (UU), complementados con granulometrías para verificar la compatibilidad del agregado con el suelo nativo.
